Criterios de cálculo de pesos brutos totales admisibles y estabilidad en vehículos de carga y pasajeros

En vista de las múltiples consultas recibidas y a efectos de fijar los criterios empleados por la DNT para la evaluación de cálculos vinculados a la resistencia y estabilidad de vehículos, se aprueba y comunica el siguiente instructivo.

Peso bruto total (PBT): Con respecto a este ítem debe hacerse una distinción entre los diferentes PBT:

- PBT autorizado  por  el fabricante:  es el peso  máximo  para  el cual el fabricante garantiza el correcto funcionamiento de la unidad.

- PBT máximo según neumáticos: es el peso máximo que surge de la sumatoria de los

pesos por eje del vehículo, según sus neumáticos instalados. La DNT cuenta con un listado de estos pesos para un eje, según tipo y cantidad de neumáticos que posea.

- PBT máximo según la normativa: es el peso máximo para el cual la configuración del vehículo está autorizada a circular según el Reglamento de Límite de Pesos.

- PBT máximo autorizado: es el peso máximo para el cual la DNT habilita a un vehículo a circular por rutas nacionales. Se  corresponde con el más restrictivo de los anteriores.

También se debe distinguir entre PBT máximo para un conjunto (ej. Tractor  y  semi- remolque)  y PBT máximo para un vehículo integrante del conjunto. En los avales técnicos se considerará el segundo, ya que se estudiará un vehículo en forma independiente.

Planilla de Datos del Vehículo: El peso bruto  máximo vehicular a declarar es el del fabricante.  Deberá coincidir con la sumatoria de todas las descargas generadas en el vehículo. Por ejemplo, en el caso de los semi-remolques, el peso bruto  máximo deberá coincidir con la suma entre la descarga sobre la 5ta rueda y la descarga sobre sus ejes.

- El peso bruto máximo de los ejes deberá estar contemplado en el cálculo de resistencia del chasis.

- Indicar unidades de medida (m, cm, mm, kg, t, etc.)

Planos del vehículo: La carencia de un croquis de la unidad  debidamente acotada en la presentación  del aval, será motivo de rechazo.

Además se exige un esquema de todos los mecanismos que posee el vehículo y sus cálculos correspondientes (sistema de frenos, sistemas hidráulicos instalados, grúas, etc.)

Memoria de cálculo: En todo caso debe presentarse una memoria de cálculo a modo de demostrar que las cargas asignadas son adecuadas para el vehículo y que el mismo no sea un riesgo para la seguridad vial u operaria.

Propiedades del material: Se exige que se indique cuál es el material usado en la estructura del vehículo. Esto implica señalar módulo  de elasticidad, tensión de fluencia y rotura, resistencia al corte, etc.

En caso de no conocerse el material, es aceptable utilizar para los cálculos, los valores más desfavorables y aclararlo debidamente.

Modelado de la estructura: Es conveniente  presentar  un  esquema  del  chasis indicando  la posición  de  los apoyos, distancia entre ellos y distancia de los voladizos. En dicho esquema, debe también indicarse la sección de cada parte de las vigas que componen  el chasis.

Acompañando  al cálculo de inercia de las secciones, resulta necesario presentar  un croquis acotado de cada una de las mismas.

En tanto a los apoyos, los ejes tándem o tridem pueden considerarse como un único apoyo siempre y cuando cuenten con reparto  proporcional de las cargas.

Hipótesis de carga: El cálculo de resistencia del chasis deberá realizarse distribuyendo:

- La tara. A la cual podrá descontársele el peso de los ejes (peso no suspendido)

- La carga útil, que surgirá de restar la tara del PBT máximo.

Para el caso de vehículos equipados  con cajas volcadoras, los cálculos deberán  realizarse tanto para las posiciones con la caja en reposo como para la posición de vuelco, ambas a plena carga.

Deberá presentarse un esquema de distribución de éstas, según los siguientes criterios:

- Tara distribuida en el chasis de modo que las resultantes en los ejes sean iguales a los pesos por eje del vehículo vacío.

- Carga útil distribuida uniformemente en la zona de la caja de carga, salvo en casos especiales que se requiera el uso de otra hipótesis, lo cual debe de ser debidamente justificado.

- Cargas puntuales en los puntos de apoyo de grúas, atriles, articulaciones y brazos de volcadoras, apoyo de quinta rueda, o demás casos que corresponda.  Además deberán indicarse las reacciones en cada uno de los ejes, las cuales cumplirán:

- Estar calculadas a partir de la hipótesis de carga e indicadas claramente.

- Corresponderse  con los pesos brutos  máximos por eje declarados en la Planilla de

Datos del Vehículo: Los valores declarados y verificados a través de los cálculos de resistencia de los chasis y sus correspondientes resultantes  de descarga en los ejes serán tomados como PBT autorizados por los fabricantes.

Esquemas de solicitaciones: Se deberán presentar diagramas de cortante y momento flector para las vigas que componen el chasis.

- Cálculo de tensiones máximas

- Deberán calcularse las tensiones máximas debidas a los momentos flectores máximos para cada parte del chasis que tenga una sección diferente.

- En los puntos de la estructura donde se encuentren soldaduras o uniones con bulones, debe indicarse debidamente su posición y comprobarse también la tensión por cortante.

En los casos que por  la hipótesis  de cargas usada, las secciones sometidas a momentos máximos sean próximas  a las sometidas a cortante  máximo, se deberá realizar la siguiente verificación:

𝜎𝑓 ≥ √𝜎 2 + 3𝜏 2

Siendo:

- La tensión de fluencia del material.

- La tensión normal en la sección estudiada.

- La tensión rasante en la sección estudiada.

Se exige que en toda comprobación anteriormente mencionada,  se calcule e indique claramente el coeficiente de seguridad resultante.  El coeficiente de seguridad deberá ser mayor o igual a 1,35.

Estabilidad lateral: La posición  del baricentro del vehículo  debe  hallarse  ponderando las posiciones  de los baricentros  de la carga y de la tara.

Siendo, los coeficientes que aparecen en la figura que antecede:

• Ancho de la trocha de los ejes. Medida desde el centro  de las ruedas de cada extremo.
• ℎ: Altura desde  el piso  al baricentro del  vehículo  cargado  con  su PBT máximo autorizado.
• 𝑔: Aceleración gravitatoria.

El resultado se expresará en una proporción de g (ej. 0,57g).

Serán aceptables los siguientes valores, según el tipo de vehículo:

     Para carga seca, mayor o igual a 0,35g.

     Para cisternas, mayor o igual a 0,40g

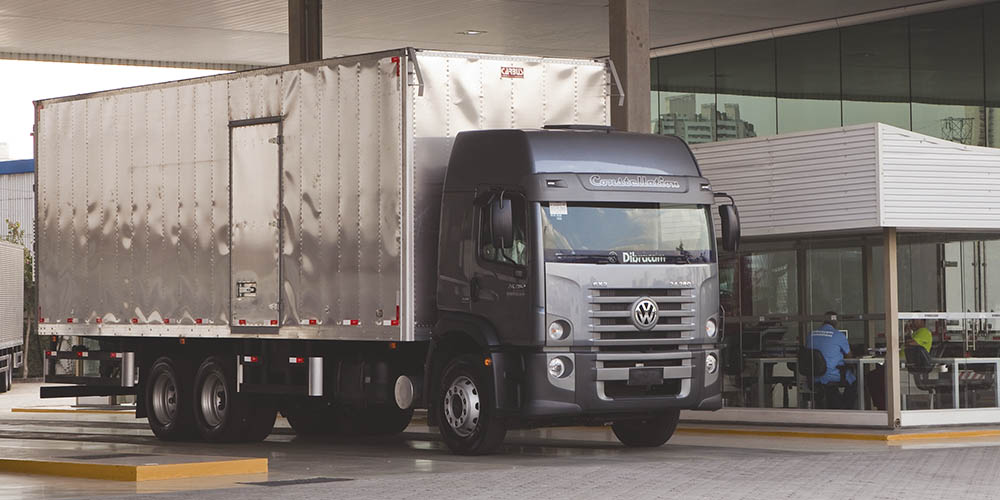

En caso de vehículos con caja tipo furgón, porta contenedores  o similares, se podrá estimar la altura límite del baricentro de la carga para los cuales se obtiene  el valor mínimo  antes mencionado.  El cálculo deberá ir acompañado  de una declaración  del ingeniero  actuante indicando la altura máxima a la que se podrá cargar el vehículo.
